Mini IPC – vollmodulares Konzept von lüfterlosen Industrie PC , Industrie-PC-Server und Panel Industrie-Computer - made in Germany
	Für den harten Einsatz in der Produktion – aber nicht nur dort – wurde von IPC-Markt GmbH eine Familie lüfterloser Industrie Computer entwickelt . Die Gerätefamilie umfasst Mini Industrie PC, lüfterlose Panel-PC, Industrie Terminals und Industrie Workstation als Überwachungs- und Bedieneinheit an Prozessen, Maschinen und Anlagen. Für den Einsatz in Serverräumen gibt es mit gleicher Technik die redundanten Mini Industrie-PC Server. Dabei kommt die gesamte Mechanik aus deutscher Produktion, wodurch auch kundenspezifische Änderungen berücksichtigt werden können. In der unteren Leistungsklasse der Prozessoren kommen die Geräte mit lüfterlosen Intel Atom Embedded Boards und am oberen Ende mit Intel Core2Duo CPU´s bis 2.8 GHz zum Einsatz . Dabei handelt es sich – bezogen auf Ihre Größe – um die leistungsfähigsten Industrie-PC im Markt, in denen die Möglichkeiten von Intel ´s Mobile CPU Familie für den Industrie-Einsatz weiterentwickelt wurden.

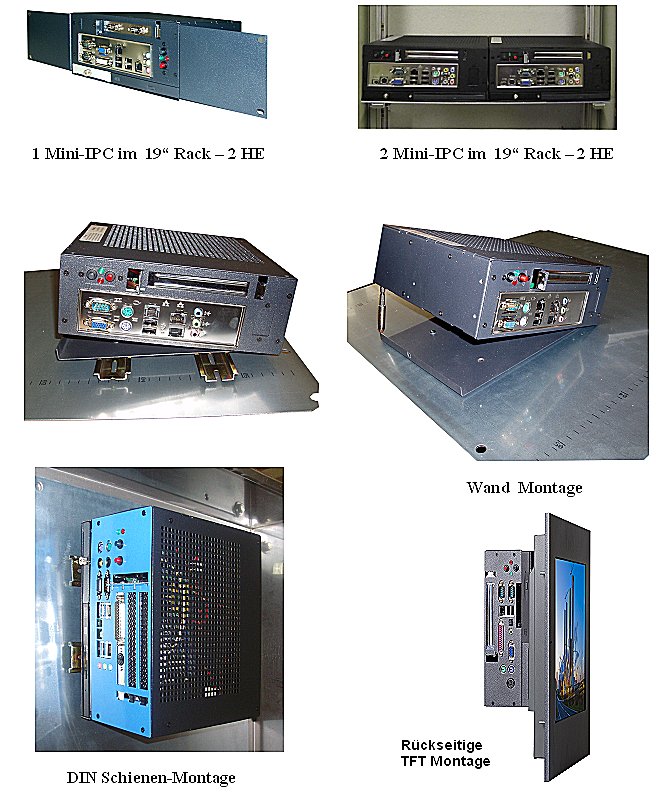

Auf der Fläche von nicht einmal der Größe eines ¾ DIN-A4 - Blattes erhält der Anwender einen Industrie PC mit Intel Mobile CPU, 1 oder 2 freie PCI-Slots für Erweiterungskarten, Festplatteneinschub und ein DVD- Laufwerk. Als Sonderausführung gibt es Mini Industrie-PC mit 3 freien PCI-Steckplätzen. Bei allen Modellen ist das Netzteil im Gerät eingebaut. Mit einer Halterung kann der Mini-IPC in ein 19“ Schalt- schrank-Rack eingebaut werden. Mit einer weiteren Halterung können 2 Mini Industrie Computer nebeneinander in einem 19“-Schaltschrank montiert werden und belegen dabei nur 2 HE (89mm) . Die Tiefe ist 233 mm. Kompakter geht es nicht. Zusätzlich gibt es eine DIN-Schienenhalterung und ein Wandmontage Kit. .
Was macht den Mini Industrie Computer industriell ?
Trotz seiner Kompaktheit ist das lüfterlose Netzteil im Gerät eingebaut und wird nicht wie bei anderen Systemen irgendwo in einer Ecke im Schaltschrank untergebracht und über Klinkenstecker angeschlossen, was man ja wohl nicht als industrielle Steckverbindung ansehen kann und daher auch in der Industrie verpönt ist. Es stehen interne Netzteile 80-240 VAC (Wide Range) bzw. 12 VDC für mobile Anwendungen und 18- 75 VDC für Industrienetze und Telekom-Netze zur Verfügung. Integrierte USV Das Netzteil beinhaltet darüber hinaus eine eigene Ladeelektronik. Wird eine 12 V Batterie angeschlossen , können im Fall des Spannungssausfalls mit einer 12 Ah Batterie bis zu 2 Stunden überbrückt werden. Ein großer Vorteil, entfallen doch aufwendige USV´s und das System kann in kritischen Anwendungen völlig autark betrieben werden. Lüfterlos Als einzigartig kann bezeichnet werden, daß selbst Prozessorleistungen bis Core2Duo 2,8 GHz lüfterlos betrieben werden können. Das Wärmemanagement wird gewährleistet durch die Verwendung eines eigens entwickelten Heatpipe- / Kühlersystems. Von der CPU wird die Wärme an den rückseitigen Passiv-Kühler abgeführt und es bleibt dennoch Platz für 2 über dem Embedded Board liegende PCI-Karten. Damit kommt das System ohne mechanische Komponenten aus. Temperaturbereich durch die verwendete Low-Power Technik von Intel und die verwendete Heatpipe kann das System bei Umgebungstemperaturen bis 50 Grad C betrieben werden (in Sondermodellen bis 70 Grad C). Das gilt auch für die Festplatte, wenn die von Hitachi entwickelte 2 ½“ Festplatte „Endurastar 24 x 7“ verwendet wird. Wie der Name sagt, ist die Festplatte für den Dauerbetrieb und von – 20 Grad bis 85 Grad C für den automotive Einsatz entwickelt worden. Schock und Vibration Die Festplatte oder SSD und DVD- LW sind in einem eigens entwickelten Schwingrahmen vibrations- und schockgedämpft gelagert. Schnittstellen Als Schnittstellen stehen die Standardschnittstellen RS-232/422 , LPT und USB und Firewire zur Verfügung. Für Multimediaanwendungen steht ein Board mit 6 x USB, SP-DIF , S-VHS- und Video Composite Ausgang und eine digitale LVDS-Schnittstelle - geeignet für den 2 Monitorbetrieb - zur Verfügung. Einige Modelle bieten darüberhinaus neben VGA- DVI und HDMI Schnittstellen für anspruchsvolle Video-Ausgaben.. Darüberhinaus ist auf dem Board ein Kompaktflash- und PCMCIA Sockel vorhanden..Alle Modelle bieten die Option SSD. Damit können auch komplett plattenlose Systeme, die nur aus Flashspeicher betrieben werden, aufgebaut werden. Erweiterung Standardmäßig können bis zu zwei PCI-Karten mit einer speziellen Riserkarte gesteckt werden – und das bei nur 89 mm Höhe ! Ein Board mit PC 104 plus Stecker gibt es für industrielle Erweiterungen. MTTR (Mean Time to Repair) Die Mechanik wird gesteckt und das gesamte Gehäuse nur durch 3 Schrauben verschraubt. Der Speicher ist in wenigen Sekunden gewechselt, der Austausch des Netzteils benötigt nur 2 Minuten. Durch die patentierte Montagetechnik können Festplatte und DVD- Laufwerk in weniger als 60 Sekunden ohne Werkzeug getauscht werden MTBF (Mean Time between Failure) Durch die Verwendung von Low Power Technik, die nur geringe Wärme entwickelt, und den Verzicht auf mechanische Komponenten kann von einer MTBF von mehr als 50.000 Stunden ausgegangen werden. Modularität Eine spezielle Halterung ermöglicht die Montage des Mini-IPC auf der Rückseite der Industrie-TFT-Familie von NST . Die Montage /Demontage des Gerätes erfogt mit nur 1 Schraubeund benötigt weniger als 30 Sekunden. Ein kurzes VGA-Kabel verbindet Mini-IPC und TFT , um so zu einem modularen Panel-PC ausgebaut zu werden. Als Zubehör gibt es passende Wand-, Standfuß oder Schwenkarm – Halter .
Redundanter lüfterloser Mini Industrie PC Server

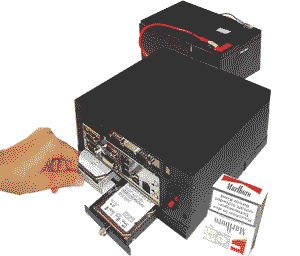

Als den derzeit kleinsten im Markt erhältlichen redundanten Server bei der Bauhöhe von nur einer Zigarettenschachtel und der Fläche einer 3/4 DIN-A4-Seite kann man den Mini-IPC -Server von NST bezeichnen. Im Inneren des Servers kommt Low Power Technik von Intel mit einer 2 x 2,7 GHz getakteten Core2 Duo Penryn CPU P-9600 mit bis zu 8GB Speicher zum Einsatz. Das Gerät wird lüfterlos betrieben. Dabei wird die Wärme von der CPU an den rückseitigen Kühler mit einer eigens entwickelten Heatpipe-Passiv-Kühler- Lösung abgeführt .Mit zwei RS232-Schnittstellen, 8 x USB, Mini PCIe und einem freien PCI-Steckplatz sind reichlich Schnittstellen für die Kommunikation zur Außenwelt vorhanden. Mini-IPC Server sind für den 24h-Betrieb ausgelegt. Zwei Festplatten bis 500 GB können in Wechselrahmen montiert werden. Mit dem SATA Raid-Controller wird ein System aufgebaut, das den Ausfall einer Festplatte toleriert. Da sie als Hot-Swap aufgebaut sind, können Platten- ausfälle in weniger als 60 Sekunden repariert werden.An das Netzwerk wird der Mini-Industrie PC Server über 1, 2 oder 3 Gigabit LAN- Schnittstellen angeschlossen. Für die Sicherheit kommt neueste Intel-Technik für den Serverbereich zum Einsatz. Mit einem Trusted Platform Module (TPM) wird die Manipulation des Systems durch unauthorisierte Dritte verhindert. Intels Active Management Technik „IAMT“ erstreckt sich auch auf grundlegende Fähigkeiten der Hardware zur Erkennung und gegebenenfalls Reparatur von Systemen im Netzwerk per Remote-Zugriff. Dies erlaubt, dass entscheidende Informationen über den Rechner auch dann ausgelesen werden können, wenn er abgeschaltet ist oder das Betriebssystem nicht funktioniert. Der Rechner kann damit über LAN servitiert und gebootet werden. Komplettiert wird das System durch den direkten Anschluss einer Puffer-Batterie, da die Lade- und Überwachungselektronik bereits in das Netzteil integriert ist. Damit können Spannungsausfälle mit nur einer 12-Ah- Batterie von bis zu 3 Stunden überbrückt werden. und völlig autarke Serversysteme gebaut werden, die keine Extra-USV erfordern. Mini-IPC Server kann mit einem AC-Netzteil 80 .. 240 V oder einem Wide Rande DC-Netzteil 12-75 VDC wie sie im Telekom- und Bahnbereich gefordert werden, ausgestattet werden. Der Server kann auch für den erweiterten Temperatur-Bereich. von -20…+ 75 Grad C geliefert werden. Dies gilt auch die eingesetzten SATA Festplatten. Sie sind für Dauerbetrieb 24 x 7 und den Temperaturbereich von -25 bis +85 Grad C ausgelegt und gepuffert gelagert und kommen mit einer Hersteller-Garantie von 5 Jahren. Mit der USV Elektronik wird so ein ausfallsicherer Server aufgebaut, mit dem „Mission Critical“ Applikationen erfüllt werden. Damit eignet sich Mini-IPC Server ideal als NAS oder Server in Industrienetzen, für Sicherheitsüberwachungssysteme und Militäranwendungen. Auch für Mini-IPC Server gibt es 19“ -, DIN Schienen – oder Wandmontage-Halterungen . Die Vorteile für den Anwender sind der geringe Platzbedarf, der äußerst geringe Wärmeanfall, sowie die Wartungsfreiheit, der extrem geringe Kühlaufwand im Schaltschrank und die erhöhte Verfügbarkeit durch die Möglichkeit der Batteriepufferung.
Panel PC

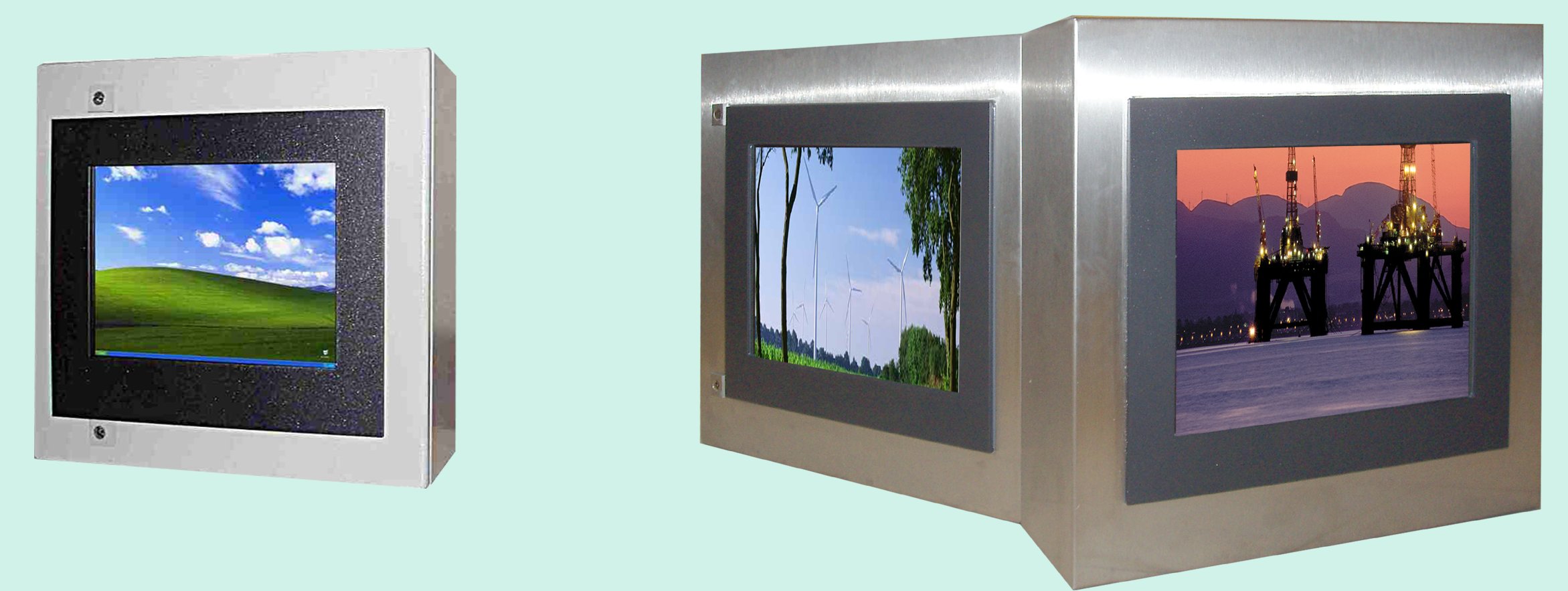

Durch eine patentierte Halterung kann der Mini-IPC hinter den Industrie TFT der HI-Serie von 8,4 bis 42" in nur wenigen Sekunden eingehängt und mit nur 1 Schraube befestigt werden. Panel PC gibt es mit oder ohne Touchscreen. Ein kurzes VGA Kabel verbindet Mini-IPC und TFT, um so zu einem modularen Panel-PC ausgebaut zu werden. Die HI-Industrie-TFT Serie zeichnet sich durch ein robustes EMV-festes Metallgehäuse aus und bietet neben dem VGA- einen DVI-, SVHS und Video-Comp Eingang ein. Alle Industrie TFT gibt es für Rack- oder Panel-Montage. Als Zubehör gibt es Halter für Wand-, Standfuß oder Schwenkarm Montage, auch mit Gehäuse.
Industrie Terminal, Industrie Workstation WS-1500
	Durch eine patentierte Halterung kann der Mini-IPC hinter der Industrie-Workstation WS-1500 mit 15“ TFT in wenigen Sekunden eingehängt und mit nur 1 Schraube befestigt werden. Dabei ist im Frontrahmen eine komplette Folientastatur mit Mouse-Pad integriert. WS-1500 gibt es für Rack-(19“) oder Panel-Montage, die Front in Edelstahl oder Alu , wahlweise auch mit Touchscreen.
