Steuern und Messen über USB

LabJack und PMD-1208

Serielle Ein-/Ausgabe Systeme für den USB-Port

Mit unseren USB-Systemen erweitern Sie die Möglichkeiten Ihres PC's zur Steuerung Ihres Prozesses, Maschinen oder Anlagen oder bei der Erfassung von Daten und Messwerten einfach durch Ankopplung über den USB-Port. Eingriffe in den PC - z.B. der Einbau von Erweiterungskarten - entfallen. Es wird k e i n e externe Stromversorgung für die Module benötigt. Das bringt höchste Flexibilität bei der Installation und ermöglicht eine schnelle Verdrahtung. Damit sind sie ideal geeignet für schnelle Außeninstallationen. Die Abtastrate von bis zu 1.2 KS/s bei der Analogerfassung am USB-Port ist einmalig in der Industrie und wird daher auch bei schnellen Anwendungen eingesetzt.

LabJack

• A/D, D/A, I/O und Zähler in einem Gerät
• 8/4 Kanal S.E./D.E. 12 bit analog-Eingänge
• 50/25 Hz Abtastrate bei 4/8 A/D-Kanälen
• ±10 Volt Messeingangsspannung (S.E.)
• Progr. PGA Verst. 1,2,4,5,8,10,16,20-fach (D.E.)
• 1.2 oder 8 kSamples/sek. (stream / burst)
• 2 D/A-Ausgänge 10 bit, 0...5 Volt, typ. 1Hz
• eingebauter WatchDog-Timer
• 20 Digital I/O, Ein./Ausgang prog. max. 50 Hz
• 32 bit Counter bis 1 MHz, 300 Hz im Stream-Mode
• Bis max. 80 LabJack-Einheiten an einem USB-Port
• Einfache Inbetriebnahme mit USB Plug & Play
• Self-Powered über das USB-Kabel
• PC Interface USB 1.1 / 2.0 low-speed
• inkl. Software für Windows® 98SE/ME/2000/XP
• Umfangreiche Sourcen und Treiber-Software
• Funktions-DLL für viele Programmiersprachen
• Beispiel für LabView® (National Instruments®)
• Software-Parametrierung ohne Jumper / Schalter
• max. Temperaturbereich -40...+85 Grad Celsius
• kleine Abmaße (HxBxT): 34 x 107 x 158 mm
• Plastikgehäuse, 2 verschraubte Halbschalen

Technische Daten

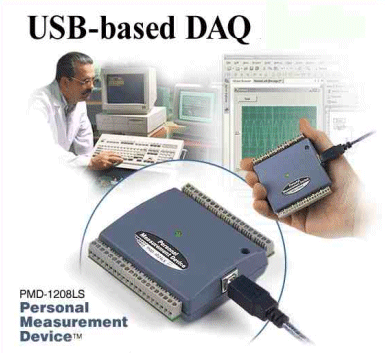

PMD-1208

(Personal Measurement Device) - Low Cost

• Analog-Ein- und Ausgänge und Digital-Ein- und Ausgänge auf dem Modul
• LabView® (National Instruments®) kompatibel
• USB 1.1 und 2.0 kompatibel
• 16 Kanäle Analog-In  - 12 Bit Auflösung
• 2  Analog Ausgänge , 12 Bit Auflösung
• 16 Kanäle digital I/O (TTL)
• 1 Counter
• schnelle Geschwindigkeit mit  1200 S/s  bei der Analogerfassung
• nur ein USB-Kabel nötig,  Stromversorgung über das USB-Kabel
• USB Plug & Play, Hot-Swap Installation
• Treiber für Windows 2000, XP, Linux,
• Software zur Erfassung, Datenspeicherung und -anzeige enthalten
• Montage auf DIN-Schiene
• Schraubklemmenblock
• Stecker auf der PC-Seite: USB-Port-Stecker
• Temperatur-Bereich: 0°-55° C
• Feuchte: 5....95% non-condensing
• Abmessungen : 200 x 123 x 45 mm (L x B x H)

Technische Daten
